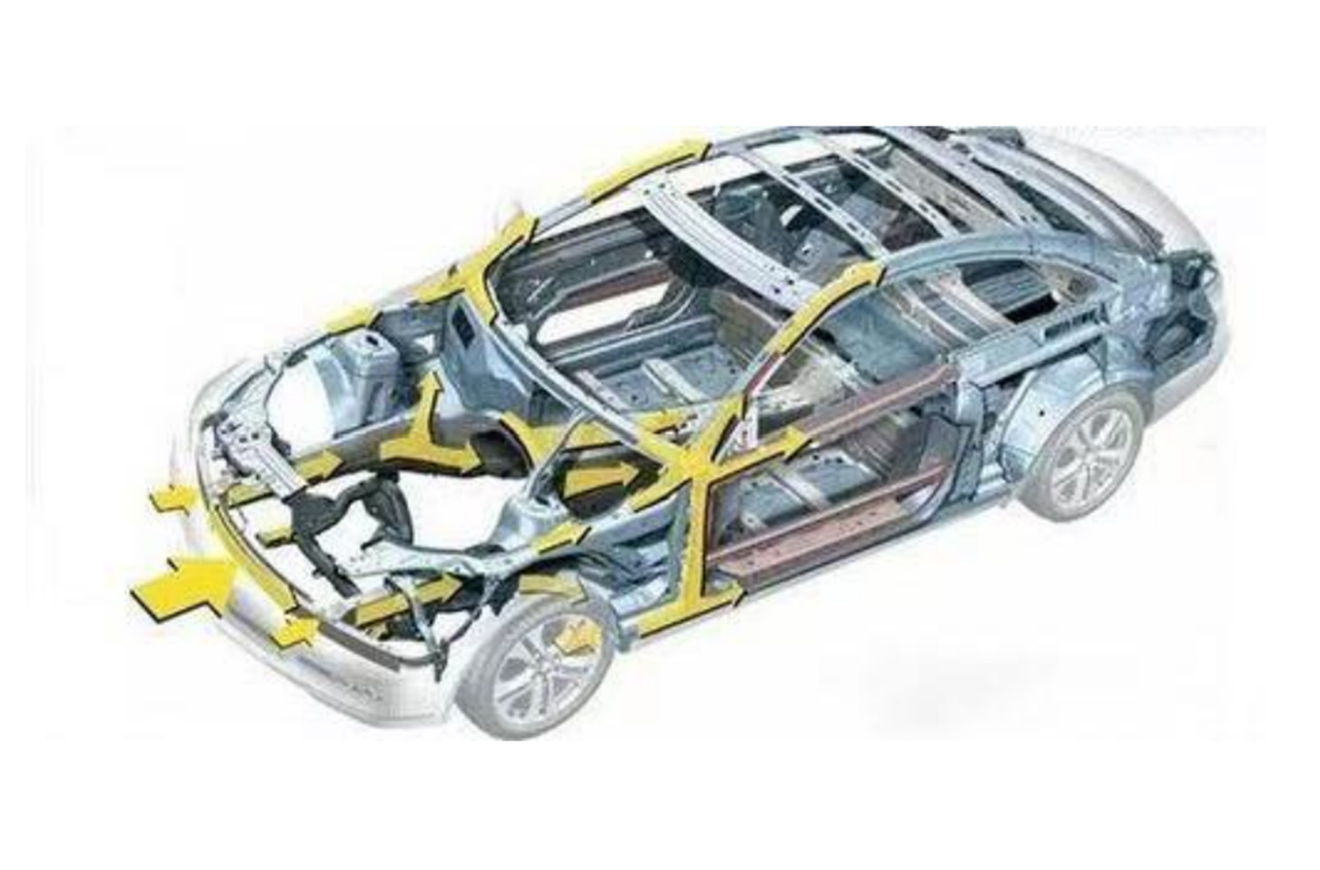

Günümüzde, yeni enerji araçlarının genel olarak daha uzun sürüş menziline odaklanmasıyla birlikte, batarya kapasitesindeki artış da araç ağırlığını önemli ölçüde artırmıştır. Boş ağırlıkların sıklıkla iki tonu aşması, yalnızca daha yüksek enerji tüketimine yol açmakla kalmaz, aynı zamanda yol tutuş dinamiklerini de olumsuz etkiler ve lastik ve süspansiyon sistemlerine daha fazla yük bindirir. Karmaşık yol koşullarında, araç dengesizliği veya devrilme eğilimi gibi riskleri bile artırabilir.
Yeni enerji araçlarının Ar-Ge çalışmalarında, gövde yapısal sağlamlığını ve çarpışma güvenliğini garanti ederken araç ağırlığını azaltmak kaçınılmaz bir zorluk haline gelmiş ve ürün rekabet gücüne önemli bir katkı sağlamıştır. Bugün, yeni enerji araçlarının katı güvenlik eşiklerini korurken ağırlığı nasıl azaltabileceğini göstermek için bir çarpışma kirişini örnek olarak ele alacağız.

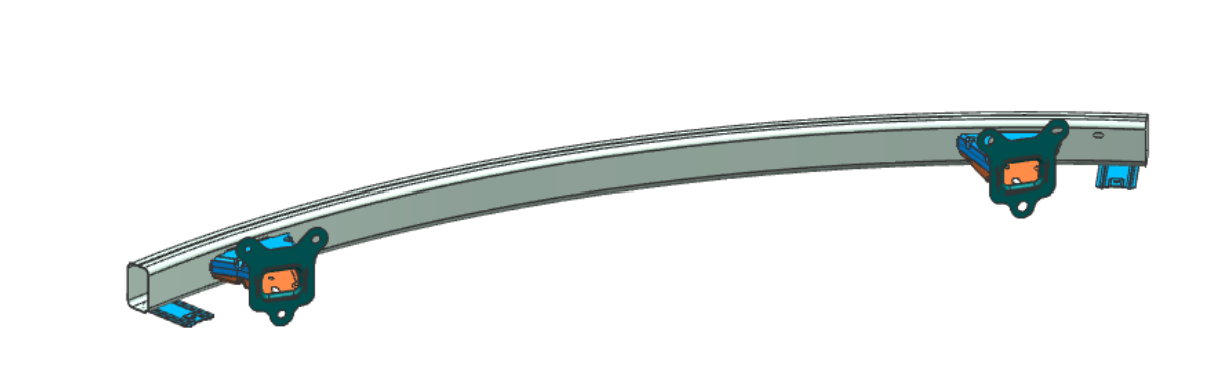

Bugün, yeni nesil elektrikli araçların güvenlik kırmızı çizgilerini aşmadan nasıl hafifletme sağladığını görmek için bir tampon kirişini örnek olarak kullanacağız.
1. Yüksek Mukavemetli ve Yüksek Dayanıklılığa Sahip Alüminyum Alaşımı KS370
KS370, Xinbo Alaşım Malzemeleri Araştırma Enstitüsü tarafından bağımsız olarak geliştirilen yüksek mukavemetli ve yüksek tokluğa sahip 6xxx serisi bir alüminyum alaşımdır. Başlıca kullanım alanları arasında yeni enerji araçlarının tampon kirişleri, ticari araçların ve ağır kamyonların akü tepsisi yan rayları gibi yapısal bileşenler yer almaktadır. Belirli bir tampon kirişi tipinin geliştirme projesi sırasında, otomotiv yapısal parçalarında yaygın olarak kullanılan 6082-T6 alüminyum alaşımını kontrol referansı olarak kullandık.
Tüm test verileri, müşteri tarafından belirtilen özelleştirilmiş ürünler esas alınarak bağımsız bir üçüncü taraf laboratuvarı tarafından ölçülmekte ve yayınlanmaktadır.

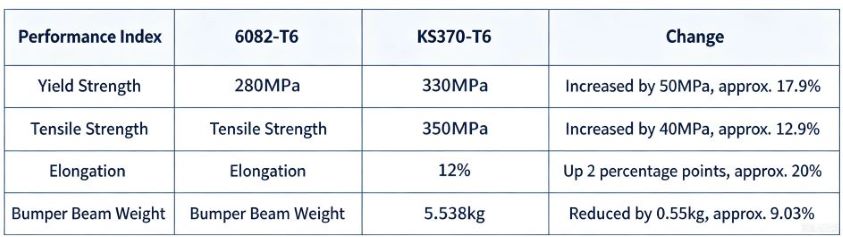

A: Akma dayanımı yaklaşık %17,9 oranında arttı.
Akma dayanımı, bir malzemenin elastik deformasyondan geri dönüşümsüz plastik deformasyona geçiş yaptığı kritik noktayı belirler. 280 MPa'dan 330 MPa'ya artış, aynı kesit ve yükleme koşulları altında, KS370'in önemli plastik deformasyon meydana gelmeden önce daha yüksek yükleri taşıyabileceğini göstermektedir. Öte yandan, bu fazla performans kapasitesi, duvar kalınlığını ve kesit profillerini optimize etmek ve malzeme kullanımını azaltmak için kullanılabilir.
Mekanik performanstaki bu iyileşme, tampon kirişinin ağırlığının azaltılması için temel malzeme altyapısını oluşturmaktadır.
B: Çekme dayanımı yaklaşık %12,9 oranında arttı.
Çekme dayanımı, bir malzemenin gerilme altında dayanabileceği maksimum gerilimi yansıtır.
310 MPa'dan 350 MPa'ya yükselme, malzemenin nihai yük taşıma kapasitesinde daha da bir iyileşmeyi temsil eder. Bu, bir çarpışma sırasında karmaşık gerilme durumları altında malzeme arızasını geciktirmeye yardımcı olur. Bununla birlikte, bu %12,9'luk mukavemet artışı, genel araç güvenliğinde %12,9'luk bir iyileşme olarak doğrudan yorumlanamaz. Aracın genel çarpışma performansı, kesit tasarımı, birleştirme yöntemleri, ezilme bölgesindeki deformasyon yolu ve araç gövdesi yapısı tarafından da belirlenir.
C: Uzama %10'dan %12'ye yükseldi.
Genel olarak, bir malzemenin mukavemeti arttırıldığında plastisitesi azalma eğilimindedir. KS370 için, mukavemet artışıyla birlikte uzama %10'dan %12'ye yükselmiştir; bu da malzemenin büyük deformasyon altında bile üstün plastisitesini koruduğunu göstermektedir.
Tampon kirişleri için bu özellik, malzemenin yalnızca yüksek yük taşıma kapasitesine sahip olmakla kalmayıp, aynı zamanda yük altında sürekli ve kademeli deformasyona da olanak sağlaması anlamına gelir. Bu da erken çatlama veya ani kırılma riskini azaltır.
2. Daha güçlü bir malzeme olan KS370 neden aynı zamanda daha hafif olabilir?
Hem KS370 hem de 6082 alüminyum alaşımlarıdır ve aralarındaki yoğunluk farkı bu projede ağırlık azaltmanın temel kaynağı değildir.

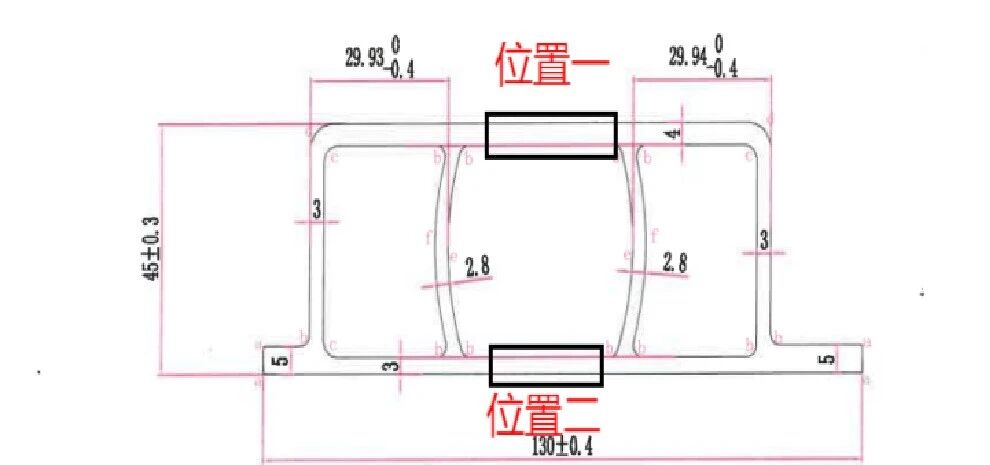

Ağırlık azaltmanın gerçek mantığı şöyledir: Malzeme mukavemetinin artması → kesit ve duvar kalınlığının optimize edilmesini sağlar → malzeme kullanımını azaltır → bileşen ağırlığını düşürür.
Bu projede, tampon kirişinin ağırlığı 6,088 kg'dan 5,538 kg'a düşürüldü; bu da 0,55 kg'lık bir azalmaya ve yaklaşık %9,03'lük bir ağırlık düşüşüne karşılık geliyor.
Özellikle, KS370'in uzama özelliği, mukavemetteki artışa rağmen azalmamış ve çarpışma olayları sırasında önemli deformasyonu karşılayacak yeterli plastisiteyi korumuştur. Bu, basit bir "ağırlık yerine mukavemeti ikame etme" yaklaşımı değil, plastisiteyi korurken mukavemeti artıran ve ardından iyileştirilmiş malzeme özelliklerinden yararlanarak yapısal hafifletmeyi sağlayan bir stratejiyi göstermektedir.
3. Ağırlığı azaltılmış tampon kirişi nasıl bir performans sergiliyor?

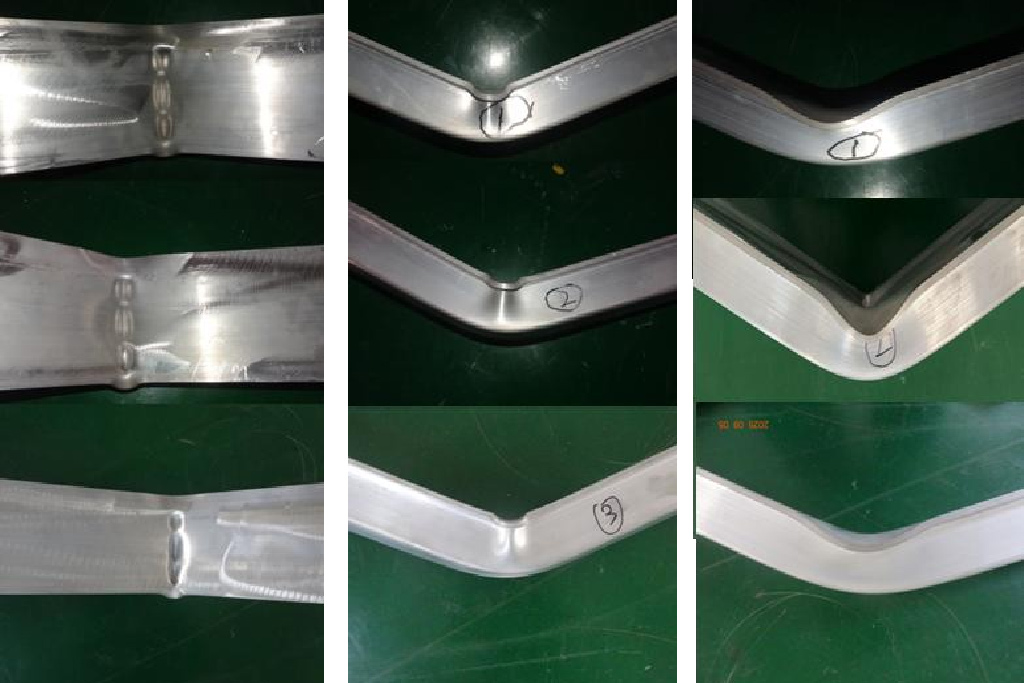

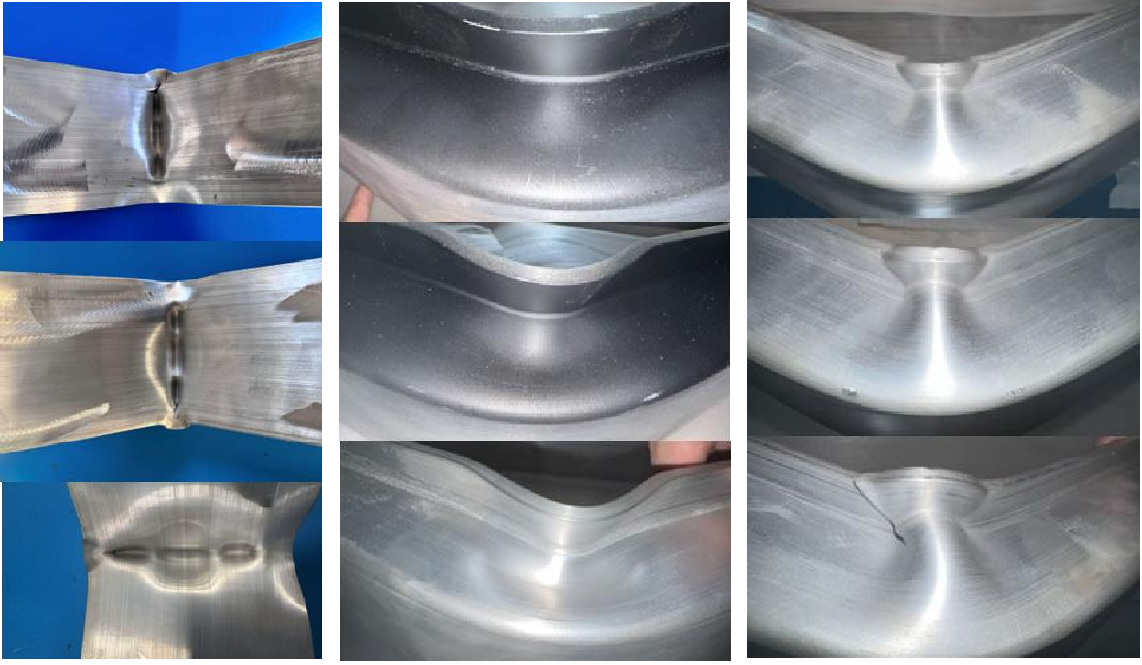

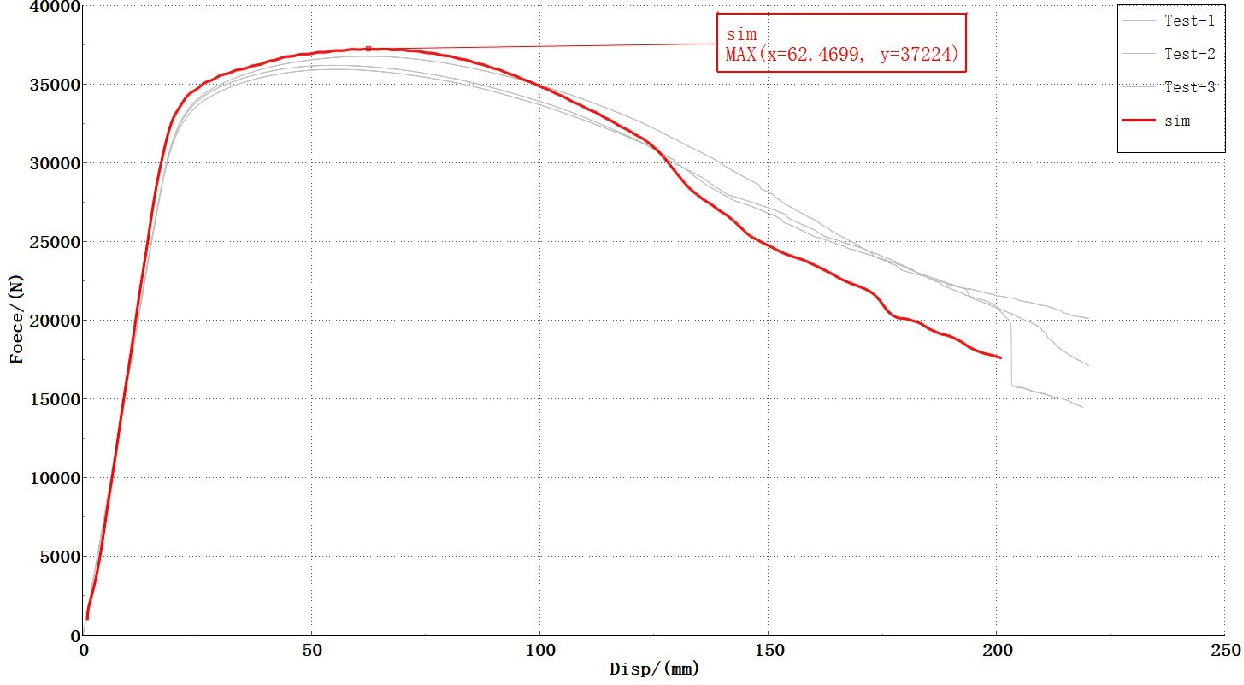

KS370 tampon kirişi, yarı statik üç noktalı eğilme testlerine tabi tutuldu. 254 mm çapında bir girinti ucu ve 880 mm açıklık koşullarında, numune herhangi bir delici çatlak göstermeden 220 mm'lik bir yükleme yer değiştirmesine ulaştı. Maksimum yük 37.224 kN'ye ulaştı; bu da mevcut 6082 tampon kirişleri için tipik OEM gereksinimi olan ≥25 kN'yi önemli ölçüde aşmaktadır.

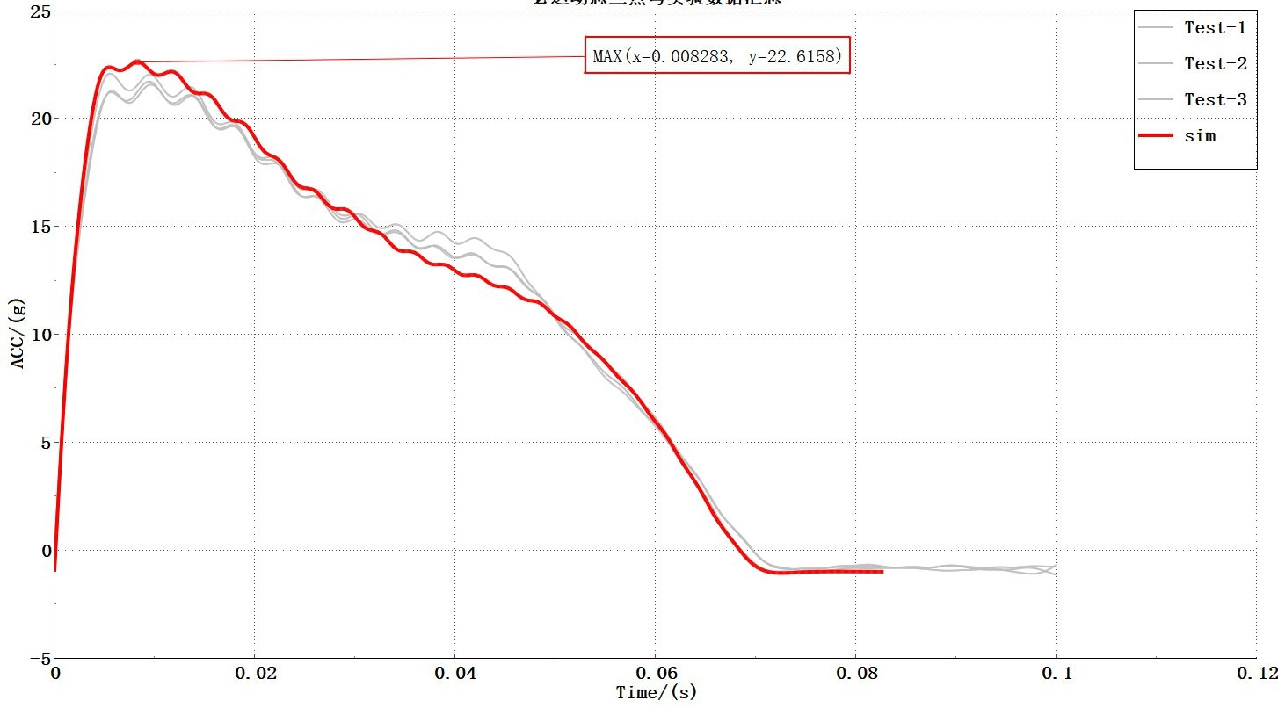

Dinamik eğilme testlerinde, numunelerde yine herhangi bir çatlak belirtisi görülmedi ve en yüksek ivme 22,6158 g'ye ulaştı.
Bu testler, ağırlığı azaltılmış numunelerin büyük deformasyon altında bile mükemmel yük taşıma kapasitesi ve yapısal bütünlük sağladığını doğrulamaktadır.
4. 0,55 kg'lık bir ağırlık azalması ne anlama gelir?
Nesnel bir bakış açısını korumak önemlidir: her bir tampon kirişi 0,55 kg ağırlık azalması sağlar. Yaklaşık 2 tonluk yeni enerji aracı için bu, toplam araç ağırlığının yalnızca yaklaşık %0,03'ünü oluşturur. Sadece bu tek kirişe güvenmek, genel araç ağırlığında veya enerji tüketiminde gözle görülür bir değişiklik yaratamaz.
Ancak bu 0,55 kg'lık kesimin getirdiği değer yalnızca rakamlarla ölçülemez.
★ Değer 1 | Uygulanabilir Bir Kilo Verme Çözümünün Doğrulanması
KS370, yüksek dayanıklılığa sahip 6xxx serisi alüminyum alaşımlarının, güvenlik yapısal parçaları için optimize edilmiş kesit profilleri ve duvar kalınlıklarına olanak sağladığını kanıtlamaktadır.
★ Değer 2 | Kademeli Ağırlıklandırma Yoluyla Biriken Artımlı Etki
Bu alaşım ön/arka tampon kirişlerine, batarya tepsisi yan kirişlerine, eşik kirişlerine ve diğer yük taşıyan parçalara uygulandığında, elde edilen toplam ağırlık tasarrufu, elektrikli araçların enerji verimliliğinde, menzilinde ve araç yol tutuşunda somut iyileştirmeler sağlayacaktır.
★ Değer 3 | Hafif Tasarım ve Güvenlik Birbirini Dışlamaz
Asıl değer, yalnızca 0,55 kg'lık ağırlık azalmasında değil, aynı zamanda tampon kirişinin yaklaşık %9'luk ağırlık azalmasından sonra bile mevcut test koşulları altında yük taşıma kapasitesini ve deformasyon performansını korumasında yatmaktadır.
Temel Sonuç
KS370'in değeri, tek bir tampon kirişinin 0,55 kg'lık ağırlık azaltımını doğrudan sürüş menzilini uzatmaya dönüştürmekte değil. Bunun yerine, tekrarlanabilir bir hafifletme metodolojisini doğrulamaktadır: güvenlik açısından kritik yapısal bileşenler için ağırlık azaltma potansiyelini ortaya çıkarmak için artırılmış mukavemet ve uzamaya dayanmak ve hafifletilmiş parçaların yük taşıma ve deformasyon performansını bileşen düzeyindeki testlerle doğrulamak.
Bu aynı zamanda Xinbo Alaşım Malzemeleri Araştırma Enstitüsü'nün yüksek mukavemetli ve yüksek tokluklu alüminyum alaşımları üzerine uzun vadeli ve kapsamlı araştırmalarındaki temel Ar-Ge odağını da temsil etmektedir: Hafifletme her zorluğun üstesinden gelsin.
5. Yeni malzemeler, hafifletme konusunda yeni olanaklar yaratıyor.
KS370, bu tek tampon kirişi aracılığıyla modern bir elektrikli aracı hafifletmenin ne gerektirdiğine dair tek bir boyuta dair bir bakış sunuyor; ancak genel tablo çok daha büyük.
Farklı araç modelleri, bileşenleri ve çalışma koşulları, malzeme mukavemeti, tokluğu, şekillendirilebilirliği ve birleştirme performansı konusunda farklı gereksinimler ortaya koymaktadır. Şu anda, daha yüksek performans gereksinimlerini karşılamak üzere geliştirilen KS400, Ar-Ge ve pilot testlerini tamamlamış olup seri üretime geçmek üzeredir. Xinbo Alaşımlı Malzemeler Araştırma Enstitüsü, KS serisi malzeme sistemini eşik kirişleri, akü tepsileri ve alt şasiler de dahil olmak üzere daha fazla yapısal uygulamaya genişletmektedir.

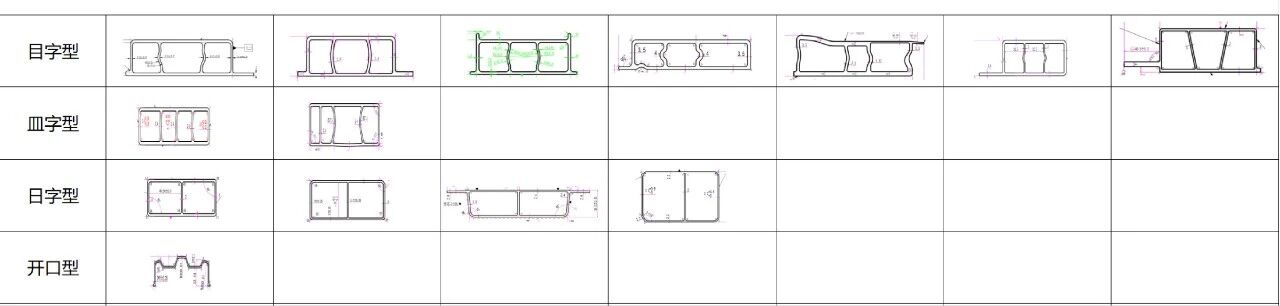

Çeşitli geleneksel tampon kiriş yapılarının kesit görünümleri
Gerçekten uygulanabilir hafifletme, uygulama senaryosundan başlamalı ve malzeme Ar-Ge'si, yapısal tasarım ve üretim süreçlerini paralel olarak ilerletmelidir. Bir malzemenin nihai değeri, gerçek ürünlerde doğrulanmalıdır.
Hafifletme, mümkün olan en düşük ağırlığı hedeflemek anlamına gelmez; aksine, ağırlık azaltımı sağlanırken yeterli mukavemet, dayanıklılık ve güvenlik marjlarının korunması anlamına gelir.
Xinbo Alaşım Malzemeleri Araştırma Enstitüsü Hakkında
Chuzhou Xinbo Alaşımlı Malzemeler Araştırma Enstitüsü (Xinbo Araştırma Enstitüsü), Xinbo Alüminyum A.Ş. (003038.SZ), Tianchang Tianchuang Teknoloji Sanayi Geliştirme A.Ş. ve alaşımlı malzeme sanayi zincirindeki ilgili katılımcılar tarafından ortaklaşa kurulan yenilikçi bir Ar-Ge kuruluşudur. Alüminyum ve magnezyum gibi yüksek performanslı alaşımlı malzemelerin Ar-Ge ve uygulamasına odaklanmaktadır. Araç üreticileri, otomobil parçası tedarikçileri, üniversiteler ve endüstriyel ortaklarla açık işbirliğini sürdüren enstitü, yüksek performanslı alüminyum alaşımları, malzeme değiştirme ve hafifletme çözümleri, malzeme testleri, prototip deneme üretimi ve bileşen performans doğrulama hizmetleri sunmaktadır.
Eğer ekibiniz alaşım malzeme iyileştirmeleri, hafif yapısal tasarım veya bileşen düzeyinde doğrulama konularını araştırıyorsa, bizimle iletişime geçmenizi rica ederiz. Birlikte yeni çözümler keşfedebilir ve ulaşılabilir olanın sınırlarını zorlayabiliriz.
